Корректор объема газа ЕК 270 предназначен для приведения рабочего объёма газа, прошедшего через счётчик, к стандартным условиям (давление газа — 760 мм.рт.ст., температура газа +20°С) путём вычисления коэффициента сжимаемости газа по ГОСТ 30319.2-96 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введённых параметров газа.
Страна производитель Россия, Нижегородская обл., г. Арзамас
ООО «ЭЛЬСТЕР Газэлектроника», ИНН: 5243013811, https://gaselectro.ru
ELSTER Gaselectronica LLC — is a leader in Russia in manufacturing of gas-measuring equipment as well as in implementation of automated systems of readout and transmission of data from gas-measuring units (AMR systems) in industrial, commercial and residential sectors.
Область применения корректора объема газа ЕК270 – взрывозащищенные корректоры объема газа ек совместно с турбинными, ротационными и диафрагменными счетчиками газа, используются в промышленных установках, магистральных трубопроводах, в системах энергоснабжения для коммерческого учета.
Состав корректора газа ЕК 270:

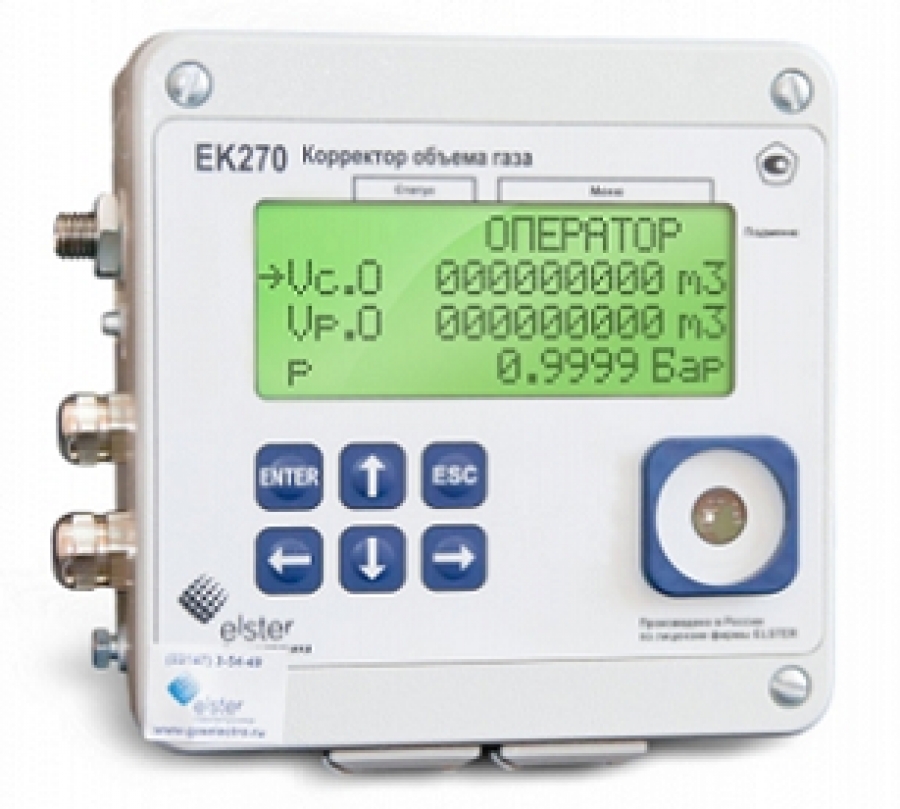

Корректор объёма газа ЕК270 выполнен в корпусе из алюминия и содержит в своем составе: электронный блок,
• датчик абсолютного давления;
• датчик температуры;
• 4-х строчный дисплей;
• 6-ти кнопочную плёночную клавиатуру;
• встроенный источник питания (две литиевых батареи со сроком эксплуатации не менее пяти лет).
По заказу корректор ЕК 270 комплектуется датчиком перепада давления и датчиком температуры.
Конструкция корректора объема газа ЕК 270 предусматривает:
• настенную установку корректоров объема газа ек (выносной монтаж датчиков давления и температуры (до 100 метров)),
• установку непосредственно на счетчик газа с помощью специального кронштейна.
Выполняемые функции корректора газа ЕК:
• Измерение значений давления и температуры газа, рабочего объема со счетчиков газа;
• Вычисление коэффициента сжимаемости газа и коэффициента коррекции в соответствие с ГОСТ 30319.2-96;
• Вычисление приведённого к стандартным условиям расхода и объёма газа;
• Измерение значения перепада давления на счетчике (опционально, при подключении внешнего преобразователя перепада давления);
• Измерение значения температуры окружающей среды (опционально, при подключении 2-го преобразователя температуры);
• Измерение мгновенного расхода газа (опционально, при подключении ВЧ или СЧ датчиков в составе комплексов СГ-ЭК);
• Работа по подстановочным значениям давления, температуры и расхода газа при нарушении установленных пределов тревоги;
• Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и фактору сжимаемости за последние 9 месяцев при измерительном периоде 60 минут. При измерении значений перепада давления на счетчике и температуры окружающей среды — возможно дополнение архива этими значениями;
• Отображение на большом дисплее (4 строки х 20 символов) текущих измеряемых и рассчитываемых параметров, настроек и данных архива;
• Формирование журнала событий (событие, вызвавшее запись в журнал, время, дата). Максимальное число записей в журнале событий — 500;
• Формирование журнала изменений (изменение параметров газа, подстановочных значений и т.д., дата, время). Максимальное число записей — 200;
• Интеграция в систему с дистанционной передачи данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
• Изменение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS сообщений;
• Установка во взрывоопасной зоне, маркировка взрывозащищенности 1Ex ib IIB T4;
• Автономная работа от 2-х встроенных элементов питания в течение 5-ти лет. При установке 2-х дополнительных элементов питания срок автономной работы увеличивается;
• Совместимость корректора объема газа ЕК270 с ЕК 260 по дополнительному оборудованию и программному обеспечению.
Основные технические характеристики корректора объема газа ЕК270:
Корректор - специализированный микропроцессорный прибор с интегрированными преобразователями давления и температуры, предназначенными для измерения параметров газа и приведения объема газа, прошедшего через счетчик газа к стандартным условиям, с памятью для архивации данных и ведения протокола работы, с автономным питанием.
Корректор предназначен для работы в составе измерительных комплексов и обеспечивает автоматический учет потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса. Корректор обеспечивает работу совместно со счетчиками (преобразователями объема) газа, имеющими импульсный выходной сигнал, пропорциональный объему газа в рабочих условиях: - с весом импульса от 0,01 м3 до 100 м3 в диапазоне частот до 8 Гц;
Корректор обеспечивает измерение параметров газа: -давления в трубопроводе - встроенным преобразователем абсолютного (избыточного) давления -температуры газа – встроенным термопреобразователем сопротивления платиновым с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) по ГОСТ 6651.
Корректор обеспечивает вычисление коэффициента сжимаемости газа (К) для приведения объема газа, прошедшего через счетчик, к стандартным условиям (Т = 293,15 К, Р = 0,101325 МПА ) по методу, соответствующему ГОСТ 30319.2. Предел допускаемой относительной погрешности: - при измерении давления не более 0,4%; - при измерении температуры не более 0,1%; - при приведении объема к стандартным условиям, в диапазоне изменения параметров газа: температуры от минус 23 до плюс 60°С и плотности от 0,668 до 0,9 кг/м3 с учетом погрешности измерения давления и температуры не более 0,5 %.
Питание корректора осуществляется от встроенных элементов типа SAFT LS33600 в количестве 2 или 4 шт. (определяется при заказе), или от внешнего источника постоянного тока напряжением 9,0 В 10%. Время автономной работы с двумя элементами питания, при стандартном режиме эксплуатации (→ 1.2.7) - не менее 5 лет. Максимальный потребляемый ток - не более 50 мА.
