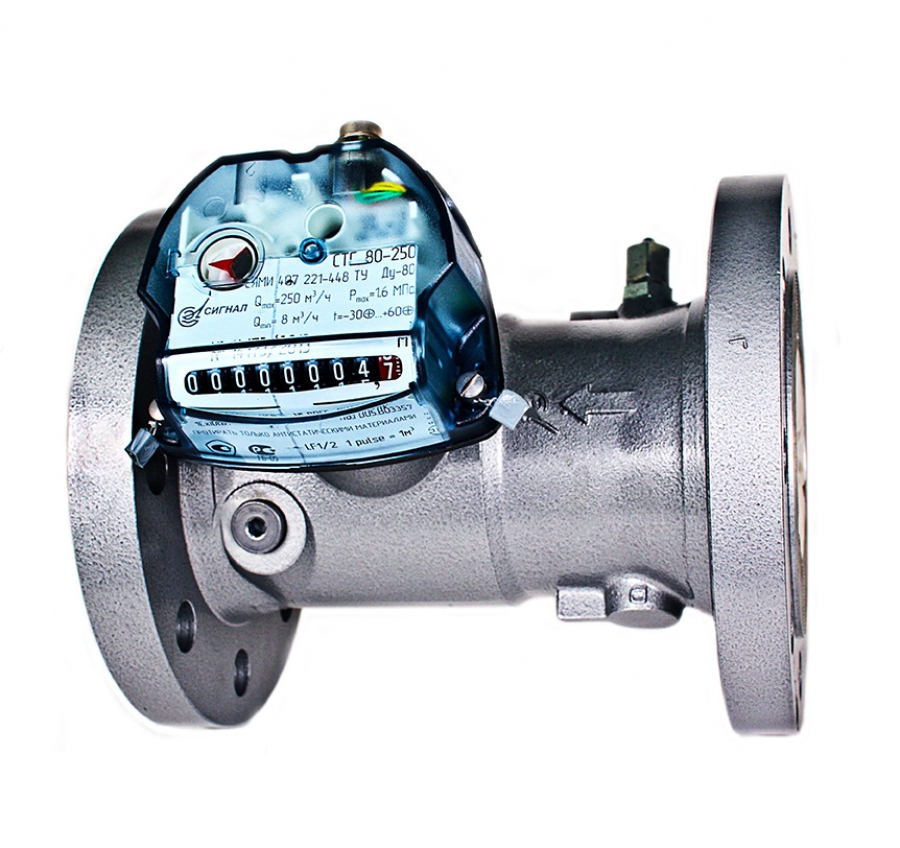

Турбинный счетчик газа СТГ предназначен для измерения объёма стационарных потоков газа в газораспределительных станциях, газорегуляторных пунктах, котельных и т.д. с целью коммерческого учёта расхода природного и других неагрессивных газов при давлении до 1,6 МПа.

Является аналогом счетчиков TZ Fluxi 2000.

Принцип действия счетчика основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика – турбины.

Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м3 в рабочих условиях.

Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа прошедшему через счетчик в м3 в рабочих условиях.

Отсчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.

Технические характеристики:

Диаметр условного прохода многопараметрического датчика: 50, 80, 100, 150 мм

Пределы измерений расхода при рабочих условиях: 8...1600 м3/ч

Динамический диапазон по расходу: от 1:10 до 1:30

Температурный диапазон: -30 ... +60 °С

Межповерочный интервал  2 года

Срок службы, лет, не менее: 12
