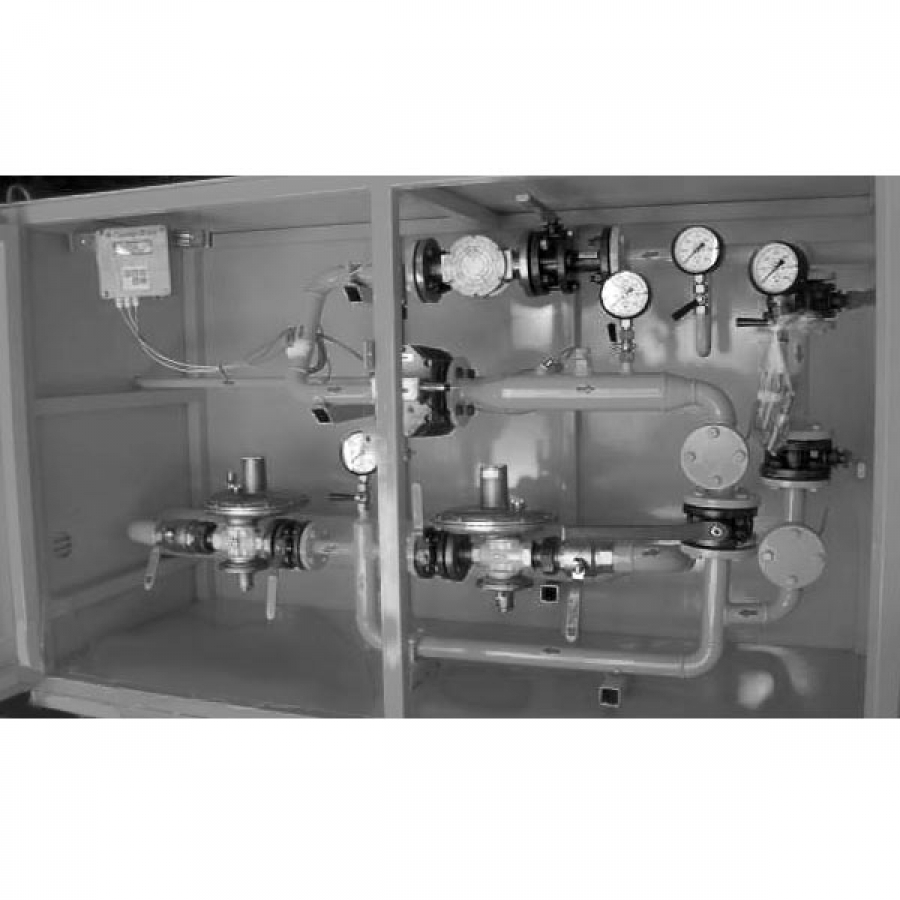

Пункты газорегуляторные блочные ГРП применяются для газоснабжения жилых, общественных, коммунально-бытовых зданий, промышленных и сельскохозяйственных объектов, и представляют собой комплект оборудования, смонтированный в здании контейнерного типа.

Пункты газорегуляторные блочные ГРП предназначены для снижения давления природного газа и поддержания его на заданном уровне независимо от расхода и колебаний входного давления.

Изготовление ГРП любой степени сложности производится после заполнения опросного листа. Габаритно-присоединительные размеры, масса определяются на основе технических требований, изложенных в опросном листе.

Вид климатического исполнения У1, для эксплуатации при температуре окружающей среды от минус 35 °С до плюс 45 °С.

Технические характеристики:

Диапазон входного давления, МПа: 0,1-1,2

Диапазон выходного давления, МПа: 0,002-0,6

Пропускная способность, м3/ч: 100-30000

В зависимости от сложности газорегуляторной системы здания ГРП изготавливается в одно-, двух- или трехблочных исполнениях.

Здание ГРП состоит из трех помещений - технологического, телемеханики и отопительного.

В технологическом помещении размещена система газоснабжения, приборы КИП.

Система газоснабжения ГРП, как правило, состоит из:

- одного или двух узлов очистки газа;

- узла учета газа (при необходимости);

- необходимого количества линий редуцирования и байпасных линий.

В помещении телемеханики расположено электрооборудование, средства телемеханизации и связи, оборудование системы пожарной сигнализации.

В отопительном помещении установлен аппарат отопительный газовый бытовой с водяным контуром, обеспечивающий температуру в помещениях ГРП не ниже +5 °С.

Для оснащения газовым оборудованием стационарных ГРП, расположенных в специально предназначенных для этого зданиях, изготавливается обвязка. Обвязка ГРП является изделием заводской готовности, при этом выполняются все нормативные требования, распространяемые на данную продукцию.
