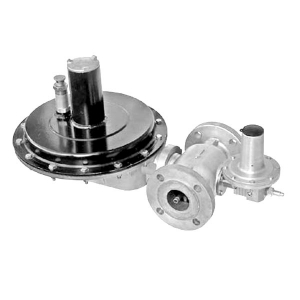

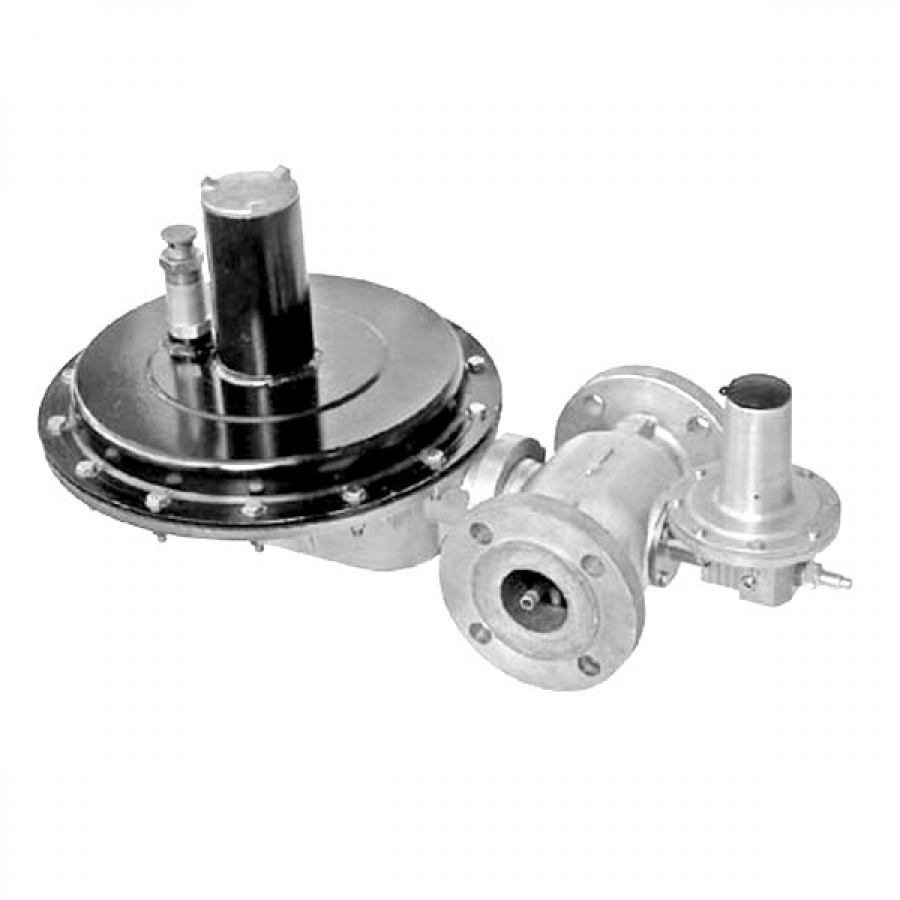

Регулятор давления газа комбинированный c предохранительно-запорным клапаном РДК-50 предназначен для понижения входного давления природных, искусственных, углеводородных и других неагрессивных газов, автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при повышении выходного и понижения входного давления сверх установленных пределов.

Регулятор устанавливается в газорегуляторных пунктах ГРП, шкафных газорегуляторных пунктах ШРП, газорегуляторных установках ГРУ, объектах промышленного и коммунально-бытового назначения.

Вид климатического исполнения - У2, при этом нижнее значение температуры окружающей среды минус 40 °С.

Технические характеристики:

Номинальный диаметр мм: 50

Диаметр седла клапана, мм: 30

Диапазон входного давления, МПа: 0,05-0,6

Диапазон настройки выходного давления, МПа:

Исполнение 00 - 0,0016-0,002

Исполнение 01 - 0,002-0,004

Исполнение 02 - 0,004-0,007

Исполнение 03 - 0,007-0,01

Исполнение 04 - 0,01-0,015

Исполнение 05 - 0,015-0,02

Исполнение 06 - 0,02-0,03

Исполнение 07 - 0,03-0,05

Пределы настройки срабатывания предохранительно-запорного устройства в зависимости от контролируемого (выходного) давления:

- нижний (Рн.п.) - Рнп≤0,5Рвых

- верхний (Рв.п.) - Рвп≤1,25Рвых

Максимальная пропускная способность, м3/ч, при Рвх.=0,6 МПа: 800
