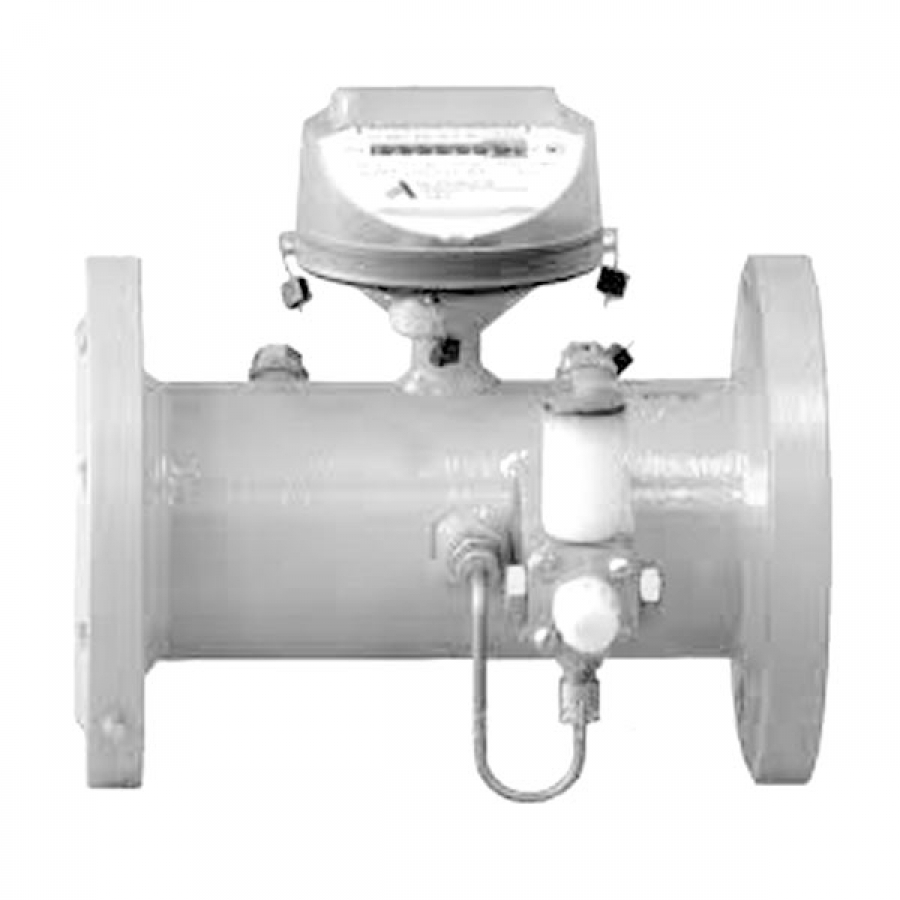

Счетчик газа СГ-16М(Т)-100 (ДУ50) (диапазон 1:10) предназначен для измерения объёма плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др. кроме кислорода) с плотностью при нормальных условиях не менее 0,67 кг/м3 при использовании их в установках промышленных и коммунальных предприятий и для учёта при коммерческих операциях.

Технические характеристики:

Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:

– 10 имп./м3 – для СГ 16МТ-100 – СГ 16МТ-650, – для СГ75МТ-160 – СГ75МТ-650

– 1 имп./м3 – для остальных счетчиков.

Температура измеряемого газа, °С:

от -20 до +50

Температура окружающего воздуха, °С:

от -30 до +50

по заказу — от 40 до +50

Рабочее давление измеряемого газа, МПа:

1,6 (СГ16); 7,5 (СГ75)

Потеря давления, не более, Па (мм вод.ст.):

1200 (120)

Длины прямых участков:

не менее 5 Ду до счетчика и не менее 3 Ду после

Порог чувствительности счетчика:

не более 0,033 Qmax для СГ16(М)100;

0,02 Qmax для остальных исполнений.

Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax:

± 1%

Диаметр условного прохода:

50; 80; 100; 150; 200

Межповерочный интервал:

5 лет

Срок службы:

не менее 12 лет
