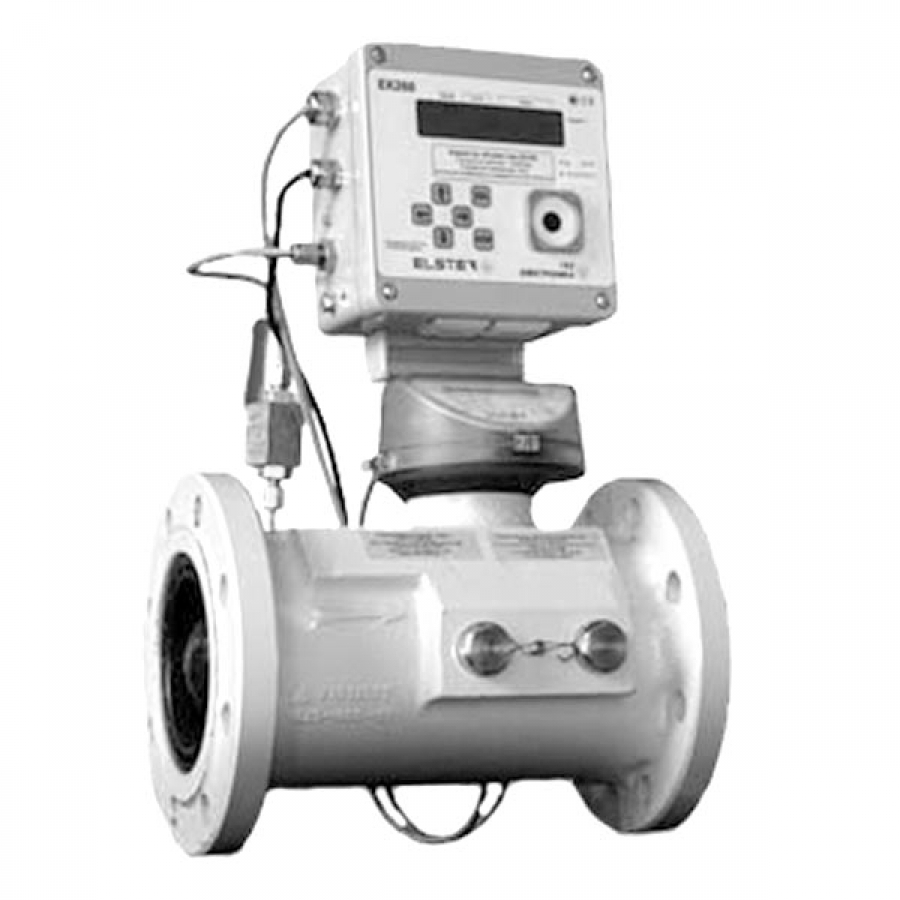

Комплекс СГ-ЭК предназначен для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных и очищенных, одно- многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.

Принцип действия комплекса основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.

Технические характеристики:

Диапазон рабочих расходов:

для модификаций СГ-ЭК-Т1: от 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);

для модификаций СГ-ЭК-Т2: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);

для модификаций СГ-ЭК-Р: от 0,8 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).

Погрешность измерения в зависимости от исполнения комплекса:

   исполнение СГ-ЭК-Т1 (на базе счетчика СГ):

– диапазон расходов от 0,2 Qmax до Qmax; ± 1,5%;

– диапазон расходов от Qmin до 0,2Qmax; ± 2,5%.

   исполнение СГ-ЭК-Т2-250...6500 (на базе счетчика TRZ G160...G4000):

– диапазон расходов от 0,1 Qmax до Qмах; ± 1,5%;

– диапазон расходов от Qmin до 0,1Qmax; ± 2,5%.

   исполнение СГ-ТКn-Т2-100 (на базе счетчика TRZ G65):

– диапазон расходов от 0,2 Qmax до Qмах; ± 1,5%;

– диапазон расходов от Qmin до 0,2 Qmax; ± 2,5%.

   исполнение СГ-ЭК-Р (на базе счетчика RVG):

– диапазон расходов от 0,1 Qmax до Qmax; ± 1,5%;

– диапазон расходов от Qmin до 0,1 Qmax. ± 2,5%.

Диаметр условного прохода Ду,мм:

СГ-ТК-Т1: Ду50...Ду200

СГ-ТК-Т2: Ду50...Ду300

СГ-ТК-Р: Ду50...Ду150

Максимальное рабочее давление:

со счетчиком газа СГ16: 1,6 МПа;

со счетчиком газа СГ75: 7,5 МПа;

со счетчиком газа RVG: 1,6 МПа;

со счетчиком газа TRZ: 1,6 МПа; 6,3 МПа; 10,0 МПа.

Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа):

0,08-7,0.

Диапазон температур окружающей среды комплекса:

от -30 °С до +60 °С.

Межповерочный интервал:

5 лет.

Электропитание:

от двух литиевых элементов питания со сроком службы не менее 5 лет;

от внешнего источника питания.

Установка во взрывоопасной зоне.
