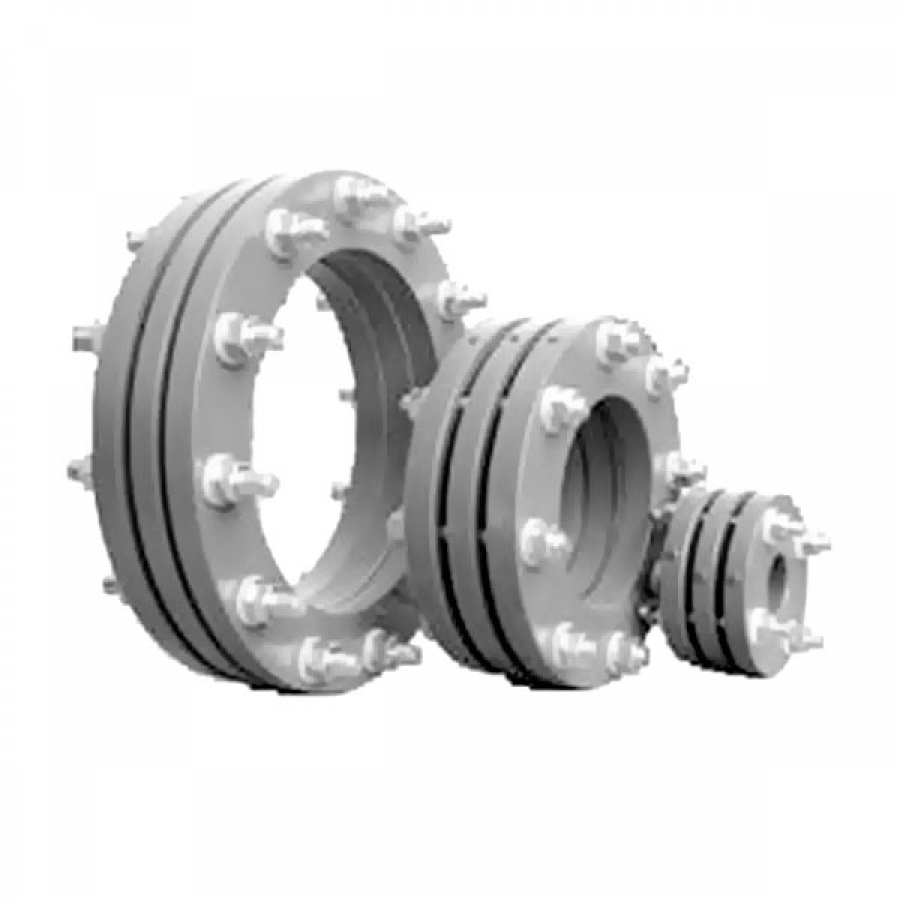

ИФС (изолирующее фланцевое соединение, изолирующее соединение газопроводов) представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.

ИФС (изолирующее фланцевое соединение, изолирующее соединение газопроводов) состоит из трех фланцев. В качестве уплотнителя-изолятора между ними применена прокладка паронитовая ПОН-Б. Соединение фланцев обеспечивается шпильками, которые изолируются от фланца фторопластовыми втулками.

Для подключения электроизмерительных приборов в конструкции ИФС (изолирующее фланцевое соединение, изолирующее соединение газопроводов) предусмотрены три винта.

Teхнические характеристики:

Номинальный диаметр, мм:

ИФС –  50

ИФС –  80

ИФС –  100

ИФС –  150

ИФС –  200

Условное давление среды (Ру):

 10, 16, 25 кгс/см2

Температура среды:

от -30 до 250 °С

Сопротивление при напряжении 1кВ:

не менее 5 Мом
