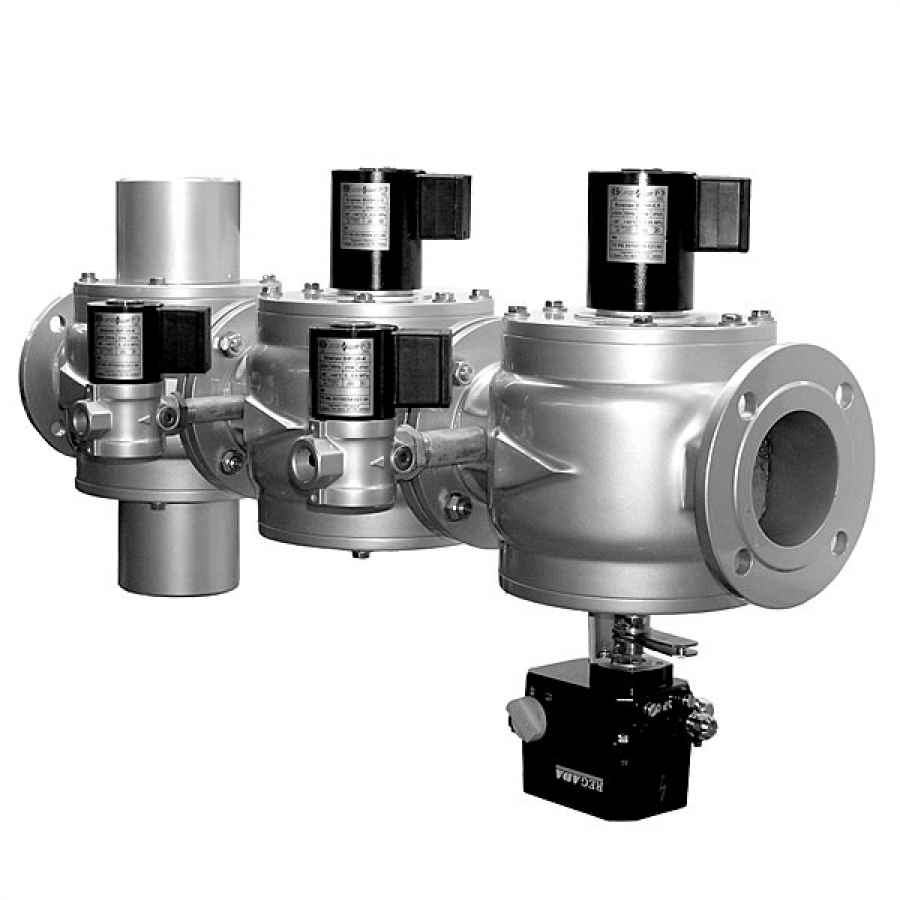

Блоки электромагнитных газовых клапанов

Блоки электромагнитных клапанов соответствуют ТУ РБ 05708554.023-97.



Предназначены для использования в системах дистанционного управления газогорелочных устройств, бытовых отопительных установок и в технологических трубопроводных системах управления потоком природного и сжиженного газа в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.



По типу присоединения к трубопроводу блоки изготавливаются:

-  муфтовые от Ду 40 до Ду 50 мм

-  фланцевые от Ду 25 до Ду 300 мм

Фланцы соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.



Климатическое исполнение:

общепромышленное  исполнение:

УХЛ2 (-60...+40 °С);

У2 (-45...+40 °С);

У3.1 (-30...+40 °С).



взрывозащищенное  исполнение:

 УХЛ1 (-60...+40 °С);

У2 (-45...+40 °С).



Для блоков, в состав которого входит клапан с электромеханическим приводом регулятора  расхода, климатическое исполнение только У3.1 (-30...+40 °С).



Блоки клапанов с применением электропривода могут обеспечивать как пропорциональное, так и позиционное регулирование. Применение блоков позволяет значительно уменьшить габариты и материалоемкость арматурной группы горелки, количество сварных швов, трудоемкость монтажа и пусконаладочных работ, повысить надежность работы и удобство обслуживания.



Общие технические характеристики блоков электромагнитных клапанов:



Время открытия/закрытия, с:

не более 1.



Частота включений, 1/ч:

не более 300.



Ресурс включений:

500 000.



Напряжение питания:

220 В, 110 В, 24 В переменного тока

220 В, 110 В, 24 В постоянного тока



Номинальная мощность одной катушки, Вт:

25...220.



Класс изоляции:

F.



Степень защиты:

IP65
