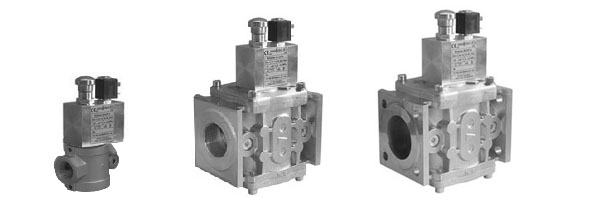

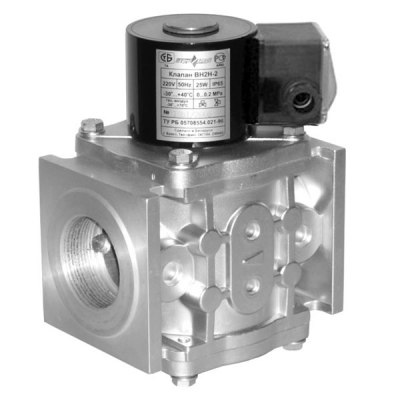

Клапаны электромагнитные с ручным взводом механического типа

Клапаны данного типа применяются в системах, где необходимо гарантированное закрытие клапана при пропадании напряжения питания.



Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, то клапана открыть невозможно (шток ручного взвода заблокирован).



Клапаны изготавливаются:

- в алюминиевом корпусе - DN 15...100;

- в стальном корпусе - DN 15...200.



Климатическое исполнение:

У3.1 (-30...+40 °С).



Исполнение клапанов с ручным взводом: общепромышленное.



Степень защиты:

IP65.



Частота включений, 1/ч, не более:

- ручной взвод электрического типа: - 1000, 500, 300, 150 включений

   (в зависимости от условного прохода клапана и давления).



 Полный ресурс, не менее:

 - ручной взвод электрического типа: 1 000 000, 500 000, 300 000, 150 000 включений

   (в зависимости от условного прохода клапана и давления);

 - ручной взвод механического типа - 50 000 включений.
