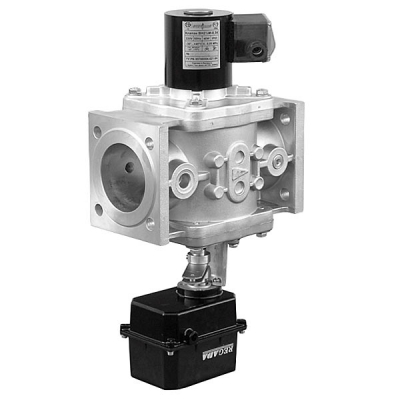

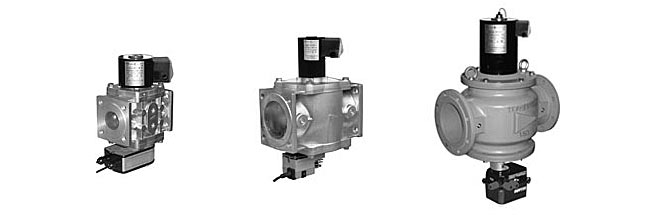

Клапаны электромагнитные двухпозиционные серии ВН с электромеханическим регулятором расхода

Клапаны электромагнитные отсечные двухпозиционные фланцевые с электромеханическим регулятором расхода предназначены для использования в системах дистанционного управления различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.



В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.



Клапаны могут быть оснащены индуктивными датчиками положения бесконтактного типа. Выходной ключ датчика положения открывается при срабатывании клапана.



Технические характеристики:



Напряжение питания электромагнитной катушки клапана:

220 В,  110 В,  24 В переменного тока;

220 В,  110 В,  24 В постоянного тока.



Напряжение питания электропривода расхода:

220 В переменного тока или 24 В постоянного тока

(в зависимости от типа применяемого электропривода).



Частота включений, 1/час, не более: 40 срабатываний.



Полный  ресурс  включений, не  менее:  500 000 срабатываний.



Климатическое  исполнение:

У3.1 (-30...+40°С)



Степень  защиты:

клапана - IР65;

электропривода - IP54.



Материал  корпуса:

алюминиевые сплавы АК12ОЧ, АК12ПЧ - для DN 40...100;

сталь - для DN 40...300;

серый или высокопрочный чугун - для DN 150, 200.
